प्रत्येक पैडल कोर्ट घटक को एक आपूर्तिकर्ता से खरीदना हमेशा आवश्यक नहीं होता है।
एक स्थानीय ठेकेदार के पास पहले से ही एक विश्वसनीय स्टील फैब्रिकेटर हो सकता है। एक क्लब प्रकाश व्यवस्था के लिए स्थानीय इलेक्ट्रीशियन को प्राथमिकता दे सकता है। एक वितरक पहले से ही कृत्रिम टर्फ का स्टॉक कर सकता है।
लेकिन कुछ घटक ऐसे हैं जिन्हें बहुत आसानी से अलग नहीं किया जाना चाहिए।
क्यों?
क्योंकि उनके आयाम परस्पर क्रिया करते हैं।
कांच के छेद को एक फास्टनर स्वीकार करना होगा। कनेक्टर को छेद की स्थिति से मेल खाना चाहिए। एक ग्लास पैनल को स्टील फिक्सिंग पॉइंट के साथ संरेखित करना होगा।
तो पूछने के बजाय:
"क्या मुझे पूरा कोर्ट एक ही सप्लायर से खरीदना चाहिए?"
एक अधिक व्यावहारिक प्रश्न यह है:
"किन घटकों को एक साथ समन्वित करने की आवश्यकता है?"
आपूर्तिकर्ताओं के बीच पैडल कोर्ट ऑर्डर को विभाजित करने से पहले जांचने लायक पांच संयोजन यहां दिए गए हैं।
1. ग्लास + स्क्रू फास्टनरों
यह सबसे स्पष्ट जोड़ी है, लेकिन खरीदारी के दौरान इसे अलग करना अभी भी आसान है।
पैडल कोर्ट ग्लास में आमतौर पर ड्रिल किए गए फिक्सिंग छेद की आवश्यकता होती है, और MIGO संगत माउंटिंग सिस्टम के लिए काउंटरसंक होल प्रोसेसिंग के साथ ग्लास की आपूर्ति करता है।
MIGO की वर्तमान हार्डवेयर रेंज में 10 मिमी और 12 मिमी पैडल कोर्ट ग्लास के लिए 5-भाग और 6-भाग स्क्रू फास्टनर किट शामिल हैं। कॉन्फ़िगरेशन के आधार पर, ये SS304 वॉशर और पॉलियामाइड गास्केट के साथ M8 या M10 बोल्ट का उपयोग कर सकते हैं।
मुख्य बात किट में टुकड़ों की संख्या नहीं है।
यह इनके बीच का संबंध है:
कांच की मोटाई → काउंटरसंक छेद → गैस्केट → बोल्ट
यदि आप ग्लास एक आपूर्तिकर्ता से और बोल्ट दूसरे आपूर्तिकर्ता से खरीदते हैं, तो दोनों आपूर्तिकर्ताओं को समान कनेक्शन विनिर्देश भेजें।
केवल "पैडल ग्लास के लिए M10 बोल्ट" का ऑर्डर न दें।
संपूर्ण फिक्सिंग विवरण मायने रखता है।
बेहतर खरीदारी दृष्टिकोण
यदि संभव हो, तो एक ही समय में ग्लास होल ड्राइंग और फास्टनर विनिर्देश की पुष्टि करें।
यहां तक कि अगर आप अंततः हार्डवेयर को स्थानीय रूप से स्रोत करते हैं, तो भी आपको पता चल जाएगा कि ग्लास को स्वीकार करने के लिए क्या संसाधित किया गया है
2. ग्लास + ऐक्रेलिक कनेक्टर्स
ऐक्रेलिक कनेक्टर तब तक सरल दिखते हैं जब तक आप उनके आयामों की तुलना नहीं करते।
MIGO वर्तमान में तीन कनेक्टर कॉन्फ़िगरेशन का दस्तावेजीकरण करता है।
छोटा सीधा मॉडल मापता है160 × 50 × 10 मिमी, जबकि बड़ा संस्करण मापता है213 × 80 × 10 मिमी. A 140 × 140 × 10 मिमी90-डिग्री मॉडल भी उपलब्ध है।
ये कनेक्टर समान स्लॉट लेआउट साझा नहीं करते हैं।
उदाहरण के लिए, छोटे मॉडल में 120 मिमी स्लॉट दूरी होती है और इसे कांच के छेद के चारों ओर {{1}केंद्र{2} से किनारे तक लगभग 58 मिमी की दूरी पर डिज़ाइन किया जाता है। बड़ा मॉडल 133 मिमी स्लॉट दूरी का उपयोग करता है और लगभग 64 मिमी छेद {{8}केंद्र {{9} से - किनारे के अंतर से मेल खाता है।
इसका मतलब है कि यह खरीदारी क्रम जोखिम भरा है:
पहले ग्लास ऑर्डर करें → बाद में कनेक्टर चुनें।
एक बेहतर क्रम यह है:
कनेक्शन डिज़ाइन चुनें → कनेक्टर की पुष्टि करें → ग्लास ड्रिलिंग की पुष्टि करें → ग्लास का उत्पादन करें।
ग्लास की तुलना में कनेक्टर सस्ता है।
लेकिन इसके आयाम यह निर्धारित कर सकते हैं कि पैनल फिट बैठता है या नहीं।
3. ग्लास + स्टील संरचना
यह संयोजन और भी अधिक ध्यान देने योग्य है।
इस्पात संरचना कोर्ट के चारों ओर भौतिक निर्धारण बिंदुओं को परिभाषित करती है।
ग्लास उन फिक्सिंग स्थितियों के साथ आता है जिन्हें पहले से ही ड्रिल किया गया है।
एक बार टेम्पर्ड होने के बाद, ग्लास कोई ऐसी चीज़ नहीं है जिसे इंस्टॉलर को साइट पर दोबारा ड्रिल करने की योजना बनानी चाहिए।
MIGO की पैडल रेंज में सामान्य 10 मिमी और 12 मिमी टेम्पर्ड ग्लास, साथ ही 6 मिमी + 1.52 मिमी पीवीबी + 6 मिमी जैसे लेमिनेटेड कॉन्फ़िगरेशन शामिल हैं। कंपनी स्टील कोर्ट संरचनाओं और संपूर्ण कोर्ट सिस्टम की आपूर्ति भी करती है।
यदि कांच और स्टील अलग-अलग कारखानों से आते हैं, तो भी एक ड्राइंग से दोनों को नियंत्रित करना चाहिए।
जाँच करना:
पैनल आयाम
छेद-केंद्रीय स्थिति
स्टील फिक्सिंग पॉइंट
पैनल अंतराल
कोर्ट लेआउट
कनेक्शन विवरण
मुद्दा यह नहीं है कि क्या दो कारखाने अच्छे उत्पाद बना सकते हैं।
वे कर सकते हैं.
मुद्दा यह है कि क्या वे संगत जानकारी से निर्माण कर रहे हैं।
4. इस्पात संरचना + जाल बाड़ लगाना
ग्लास एकमात्र आवरण घटक नहीं है।
कांच के खंडों के ऊपर और बगल में, जालीदार बाड़ अदालत की संरचना का हिस्सा बन जाती है।
MIGO के दस्तावेजी कोर्ट सहायक उपकरण में हॉट डिप गैल्वेनाइज्ड स्टील वेल्डेड जाल शामिल है45 × 45 मिमीआमतौर पर इस्तेमाल किया जाता है और50 × 50 मिमीवर्तमान सहायक विशिष्टता में एक विकल्प के रूप में उपलब्ध है। इन कॉन्फ़िगरेशन के लिए प्रलेखित तार की मोटाई 4 मिमी है।
MIGO की वर्तमान उत्पाद श्रृंखला में स्टील संरचना और कांच के बाड़े के साथ काम करने के लिए डिज़ाइन की गई जालीदार बाड़ भी दिखाई गई है।
जब स्टील और जाली अलग-अलग खरीदी जाती है, तो जाली खोलने की तुलना में अधिक जांचें।
यह भी पुष्टि करें:
पैनल आयाम
अनुलग्नक बिंदु
फ़्रेम व्यवस्था
आवश्यक ऊंचाई
खत्म करना
कोर्ट मॉडल
एक जाल पैनल में सही तार और उद्घाटन आकार हो सकता है लेकिन फिर भी इसे स्थापित करना असुविधाजनक हो सकता है यदि इसके समग्र आयाम फ्रेम के अनुरूप नहीं हैं।
बेहतर खरीदारी दृष्टिकोण
जाल को एक संरचनात्मक इंटरफ़ेस के रूप में समझें, न कि केवल वर्ग मीटर द्वारा बेची जाने वाली बाड़ के रूप में।
5. प्रकाश पोस्ट + इस्पात संरचना
कांच के हार्डवेयर की तुलना में प्रकाश को अलग से अधिक आसानी से प्राप्त किया जा सकता है, लेकिन अभी भी एक हिस्सा है जिसे जल्दी से समन्वित किया जाना चाहिए:
प्रकाश व्यवस्था-पोस्ट व्यवस्था.
MIGO के सहायक विनिर्देश में LED लाइटिंग विकल्पों के साथ L, C, V, Z और अनुकूलित आकार में हॉट डिप गैल्वेनाइज्ड लाइटिंग पोस्ट शामिल हैं।
कंपनी की संपूर्ण कोर्ट पेशकश अन्य कोर्ट घटकों के साथ प्रकाश व्यवस्था को भी एकीकृत करती है।
यदि प्रकाश के खंभे कोर्ट संरचना का हिस्सा हैं या उससे जुड़े हैं, तो स्टील पैकेज को अंतिम रूप देने से पहले उनका स्थान स्थापित किया जाना चाहिए।
विद्युत उपकरण अभी भी किसी अन्य आपूर्तिकर्ता से आ सकता है।
लेकिन भौतिक संरचना को पता होना चाहिए कि प्रकाश कहां है।

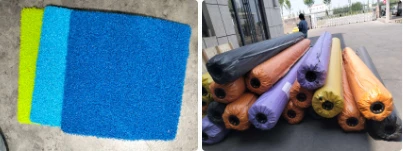

कृत्रिम टर्फ के बारे में क्या?
कृत्रिम टर्फ थोड़ा अलग है.
यह एक महत्वपूर्ण पैडल कोर्ट घटक है, लेकिन इसका विनिर्देश भौतिक रूप से यह निर्धारित नहीं करता है कि कांच का छेद कहाँ ड्रिल किया जाना चाहिए।
MIGO वर्तमान में कई कॉन्फ़िगरेशन में PE पैडल टर्फ की आपूर्ति करता है, जिसमें 12-15 मिमी ढेर ऊंचाई, विभिन्न घनत्व और कई रंग शामिल हैं।
इसलिए टर्फ को अलग से अधिक आसानी से प्राप्त किया जा सकता है जब:
आवश्यक विशिष्टता स्पष्ट रूप से परिभाषित है
इंस्टॉलर कोर्ट के आयामों को समझता है
रोल आकार और मात्रा की गणना सही ढंग से की गई है
स्थापना विधि पहले से ही स्थापित है
इसका मतलब यह नहीं है कि टर्फ पर बाद में विचार किया जाना चाहिए।
इसका सीधा सा मतलब है कि ग्लास कनेक्शन सिस्टम के साथ इसका क्रय इंटरफ़ेस कम प्रत्यक्ष है।
आपूर्तिकर्ताओं के बीच कौन से घटक विभाजित किए जा सकते हैं?
एक पूर्ण पैडल कोर्ट के लिए एकल क्रय मॉडल की आवश्यकता नहीं होती है।
एक खरीदार उचित रूप से स्रोत हो सकता है:
आपूर्तिकर्ता ए से ग्लास + फास्टनरों + ऐक्रेलिक कनेक्टर
आपूर्तिकर्ता बी से स्टील + जाल
स्थानीय स्तर पर टर्फ
स्थानीय स्तर पर विद्युत स्थापना
वह काम कर सकता है.
कोई अन्य खरीदार पसंद कर सकता है:
एक आपूर्तिकर्ता से ग्लास + स्टील + जाल + टर्फ + सहायक उपकरण
वह भी काम कर सकता है.
आपूर्तिकर्ताओं की संख्या वास्तविक मुद्दा नहीं है.
महत्वपूर्ण प्रश्न यह है:
उनके उत्पादों के बीच प्रत्येक इंटरफ़ेस को कौन नियंत्रित करता है?
"इंटरफ़ेस नियम" का प्रयोग करें
किसी ऑर्डर को विभाजित करने से पहले, प्रत्येक दो घटकों को देखें और पूछें:
क्या भाग ए का आयाम यह निर्धारित करता है कि भाग बी का निर्माण कैसे किया जाना चाहिए?
यदि हाँ, तो उनका बारीकी से समन्वय करें।
उदाहरण के लिए:
कांच का छेद ↔ बोल्ट
हाँ।
कांच का छेद ↔ ऐक्रेलिक कनेक्टर
हाँ।
कांच का छेद ↔ स्टील फिक्सिंग बिंदु
हाँ।
मेष पैनल ↔ स्टील फ्रेम
हाँ।
प्रकाश पोस्ट ↔ न्यायालय संरचना
अक्सर हाँ, डिज़ाइन पर निर्भर करता है।
टर्फ का रंग ↔ कांच का छेद
नहीं।
यह सरल परीक्षण खरीद निर्णयों को अधिक स्पष्ट बनाता है।
एक कोर्ट, कई आपूर्तिकर्ता, एक ड्राइंग
कई आपूर्तिकर्ताओं का उपयोग करना स्वचालित रूप से कोई समस्या नहीं है।
विनिर्देशन के कई संस्करणों का उपयोग करना है।
यदि आपका ग्लास आपूर्तिकर्ता ड्राइंग ए से काम करता है, आपका स्टील आपूर्तिकर्ता ड्राइंग बी से काम करता है और आपका इंस्टॉलर ड्राइंग सी प्राप्त करता है, तो व्यक्तिगत रूप से सही घटकों को भी इकट्ठा करना मुश्किल हो सकता है।
इसलिए जब भी इंटरकनेक्टेड पैडल कोर्ट के हिस्से अलग से खरीदे जाएं, तो एक अनुमोदित परियोजना संदर्भ बनाए रखें।
इसमें शामिल हो सकते हैं:
कोर्ट लेआउट
कांच के चित्र
इस्पात चित्र
कनेक्शन विवरण
घटक कोड
संशोधन संख्या
कागजी कार्रवाई सस्ती है.
गलत तरीके से मिलान किया गया हार्डवेयर या ग्लास नहीं है।
इंटरफ़ेस खरीदें, न कि केवल उत्पाद
एक पैडल कोर्ट खरीदार स्वाभाविक रूप से उत्पादों की तुलना करता है:
कांच की कीमत, स्टील की कीमत, टर्फ की कीमत, प्रकाश की कीमत।
लेकिन सफल स्थापना रिक्त स्थान पर निर्भर करती हैबीच मेंवे उत्पाद.
बोल्ट को छेद में प्रवेश करना होगा.
कनेक्टर को पैनलों को पाटना होगा।
ग्लास को फ्रेम से मिलना होगा.
जाल को संरचना से जुड़ना होगा।
इसलिए यह तय करते समय कि पैडल कोर्ट के किन हिस्सों को एक साथ जोड़ना है, उन घटकों को प्राथमिकता दें जिनके आयाम सीधे एक-दूसरे पर निर्भर करते हैं।
MIGO स्क्रू फास्टनर किट, ऐक्रेलिक कनेक्टर, स्टील स्ट्रक्चर, जालीदार बाड़, कृत्रिम टर्फ, प्रकाश व्यवस्था और संपूर्ण कोर्ट सिस्टम के साथ टेम्पर्ड और लेमिनेटेड पैडल कोर्ट ग्लास की आपूर्ति करता है। यदि आप किसी परियोजना को स्थानीय और विदेशी आपूर्तिकर्ताओं के बीच विभाजित कर रहे हैं, तो आप हमें कोर्ट ड्राइंग भेज सकते हैं और बता सकते हैं कि आप पहले से ही स्थानीय स्तर पर कौन से घटक प्राप्त कर रहे हैं। हम MIGO द्वारा प्रदत्त भागों के लिए प्रासंगिक इंटरफ़ेस की समीक्षा कर सकते हैं।
